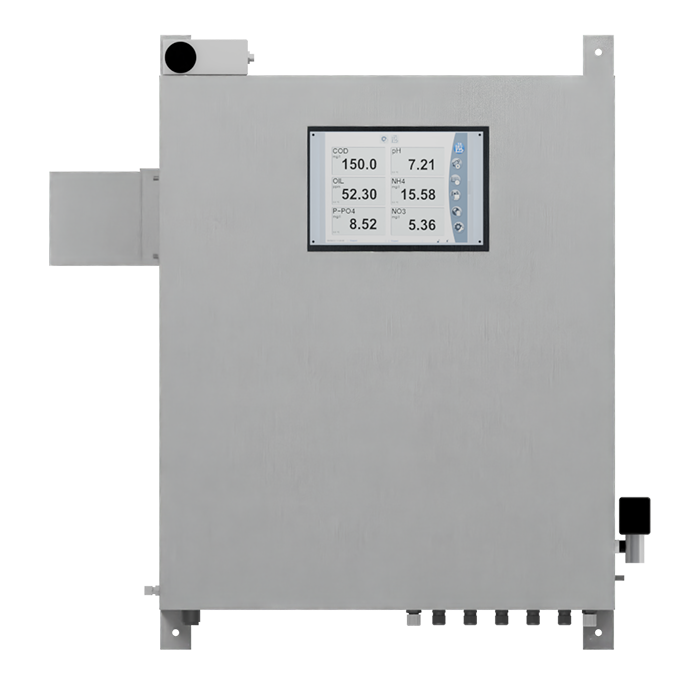

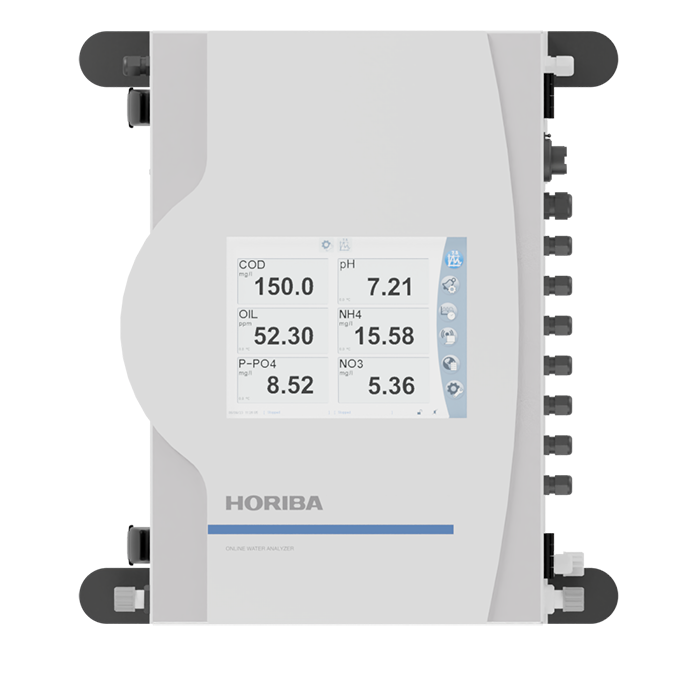

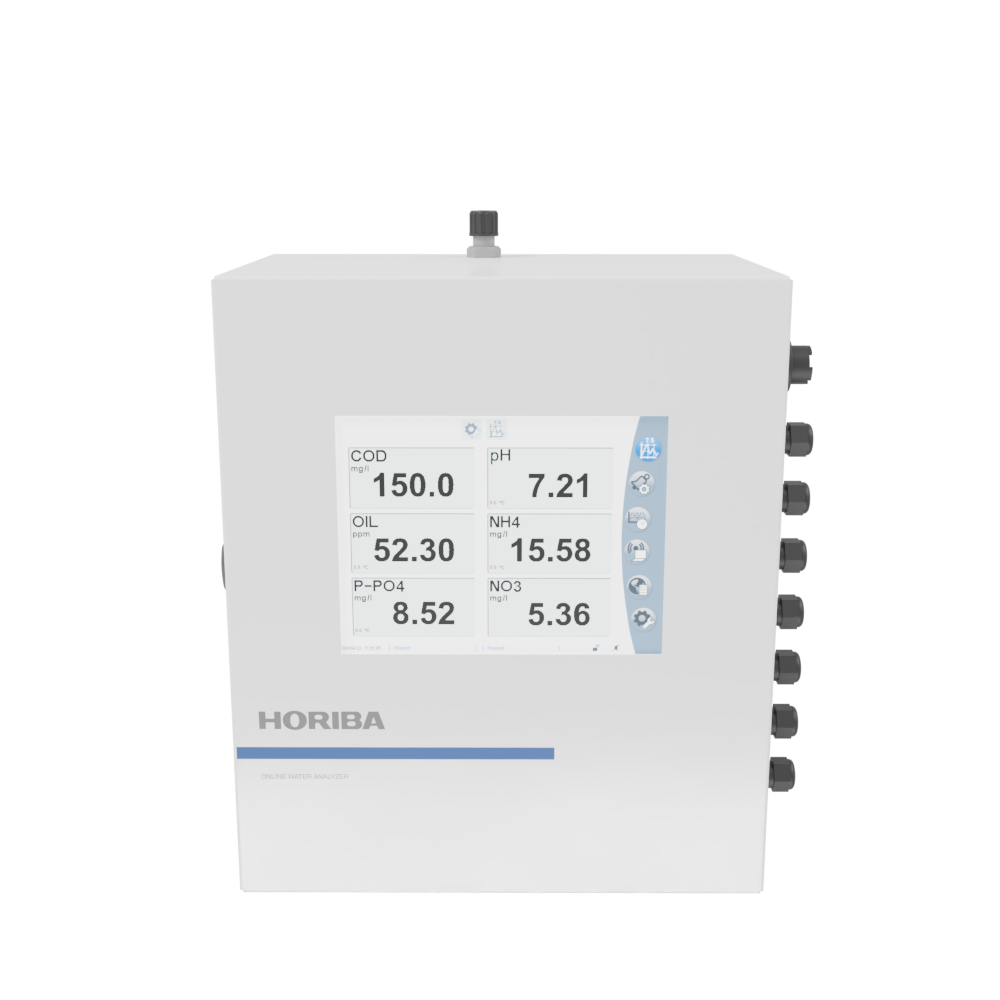

Analyseur multiparamétrique UV500

L’UV500 est un analyseur d’eau en ligne basé sur un spectrographe UV-visible haute résolution. Il permet de surveiller simultanément de nombreux paramètres dans les stations d’épuration des eaux usées ou les stations de surveillance fluviale, avec une excellente stabilité et un faible coût d’exploitation. Le nettoyage est automatique et la lampe a une très longue durée de vie. L’entretien se limite essentiellement au remplissage périodique de la solution de nettoyage, peu coûteuse.

Les paramètres mesurés

• Par le spectrographe UV-visible : matière organique, nitrates (NO₃), couleur, turbidité, ammoniac et sulfure d’hydrogène.
• Avec le module de fluorescence UV-visible : hydrocarbures aromatiques polycycliques (HAP).
• Par néphélométrie : turbidité par diode laser visible ou infrarouge.
• Avec des sondes externes : pH, potentiel d’oxydoréduction (ORP), oxygène dissous, conductivité et turbidité.

L’ensemble du spectre UV-visible peut aussi servir à surveiller des procédés chimiques spécifiques, ce qui rend l’UV500 particulièrement adapté aux usines chimiques.

Spectroscopie UV-visible : une méthode unique

Le spectrographe haute résolution de 2 048 pixels, qui balaie les longueurs d’onde de 180 nm à 750 nm, est le cœur de l’UV500.

• Mesure directe de l’absorbance pour l’UV254, la DCO, la DBO, le COT, le NO₃, la couleur. Le circuit hydraulique simple permet des mesures rapides et stables.
• DCO, DBO et COT par méthode alternative UV, pour les applications compatibles, grâce à un étalonnage multipoint prédéfini en usine ou réalisé localement.
• Des résultats plus rapides que les méthodes conventionnelles de DCO, DBO et COT, avec un entretien nettement réduit une fois la corrélation établie.
• Compensation automatique de la turbidité par une méthode à double longueur d’onde.
• Cellule de débit brevetée, qui tolère de très fortes concentrations de matières en suspension sans risque d’obstruction.
• Lampe flash au xénon conçue pour 10⁹ flashes, soit plus de 10 ans de fonctionnement à raison d’une mesure par minute.

Ammoniac et sulfure d’hydrogène : mesure en phase gazeuse

Un circuit supplémentaire mesure l’ammoniac et le sulfure d’hydrogène en phase gazeuse, après une étape de stripping. Cette méthode permet de mesurer des échantillons extrêmement troubles ou colorés, comme les boues activées, car la phase gazeuse n’est pas affectée. Une transformée de Fourier rapide (FFT) assure une sélectivité exceptionnelle.

Sondes externes : compléter l’analyse

Des sondes externes ajoutent aux mesures internes le pH, l’ORP, l’oxygène dissous et la conductivité. La sonde d’oxygène dissous utilise la méthode par fluorescence, qui limite l’entretien et améliore la stabilité.

Autonettoyage : des mesures ininterrompues

L’analyseur se nettoie automatiquement selon une plage de temps réglable, généralement de 24 heures, avec de l’acide sulfurique à 5 %. Cet autonettoyage est plus efficace que le nettoyage à l’eau ou à l’air pour les échantillons sales et huileux. Il évite le colmatage du circuit hydraulique par des échantillons fortement chargés. Les mesures restent ininterrompues et l’entretien est réduit.

Remise à zéro automatique : pas de dérive du zéro

L’acide sulfurique n’absorbe pas dans le spectre UV-visible, ce qui en fait une référence idéale pour mesurer le zéro. À la fin de chaque cycle d’autonettoyage, la remise à zéro est effectuée sur l’acide sulfurique à 5 %. Cette remise à zéro régulière est essentielle à la fiabilité des mesures : elle empêche toute dérive du zéro.

Une interface simple pour la configuration et le dépannage

L’écran tactile couleur de 10,4 pouces et l’interface intuitive sont disponibles français. Un film de protection résistant aux acides, appliqué sur l’écran, assure une protection efficace à long terme. De nombreuses fonctions de test permettent de vérifier chaque composant de l’analyseur (signal lumineux, pompes, électrovannes, etc.) et d’établir rapidement un diagnostic de maintenance.

Communication et exploitation des données

• SCADA : le port RS232 prend en charge le protocole MODBUS et transmet la valeur de chaque canal standard. Des paramètres supplémentaires sont disponibles : code d’état, code d’erreur, valeurs d’étalonnage et durée de fonctionnement des pompes.
• Sorties 4-20 mA : des modules de sortie de base se branchent sur la carte mère pour les canaux standard, dans la limite de 12 modules. Les canaux restants sont accessibles via MODBUS uniquement.
• Données : un port USB permet de télécharger sur n’importe quelle clé les 5 000 dernières mesures. Le fichier peut être importé dans Excel pour des graphiques ou d’autres traitements.
• Diagnostic à distance : le même port USB permet d’exporter un fichier de diagnostic contenant la configuration et les informations utiles au dépannage.
• Mises à jour : le logiciel de l’analyseur se met à jour avec une clé USB.

Multiplexage : analyser plusieurs flux

Pour analyser plusieurs flux, par exemple à l’entrée et à la sortie d’une installation, un système de multiplexage optionnel fournit des contacts de relais qui pilotent des électrovannes ou des pompes externes. Jusqu’à 6 flux peuvent être sélectionnés.

Deux modes sont possibles pour les canaux standard :

• duplication : chaque flux dispose de sa propre sortie 4-20 mA ou de son propre registre MODBUS ;
• mesure séquentielle : l’analyseur gère un maximum de 16 canaux standard, et un registre MODBUS indique le flux en cours de mesure.

Échantillonnage adapté à votre application

L’UV500 s’adapte à plusieurs types d’applications : eaux de surface, eau potable, eaux de process et eaux usées.

• Eau sous pression : l’échantillon peut être admis directement dans l’analyseur, avec une pression maximale de 4 bars.
• Prélèvement depuis un réservoir : une pompe péristaltique intégrée en option permet de prélever l’échantillon jusqu’à 6 mètres sous l’analyseur. Elle est synchronisée avec la mesure pour prolonger la durée de vie des tuyaux.
• Longues distances : pour les applications exigeantes, une autre pompe péristaltique en boîtier séparé est proposée en option.
• Rivière ou eaux usées : si deux pompes de prélèvement sont nécessaires, un contact de relais synchronise la pompe principale. Le délai et la durée de fonctionnement de chaque pompe se règlent dans le menu de l’analyseur.
