Viscosimètres à insertion

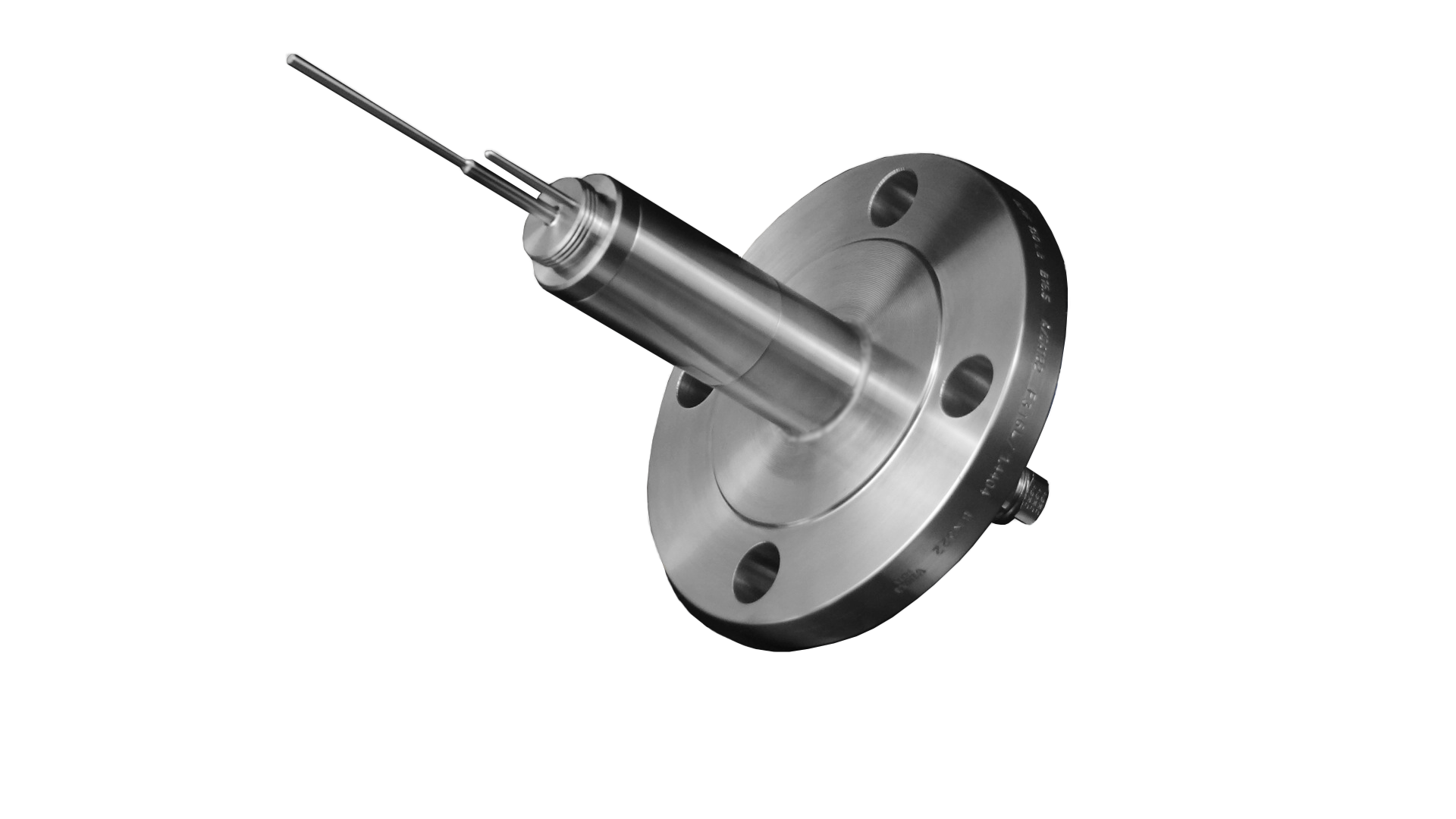

L’INVI est un capteur de viscosité conçu pour s’installer directement sur une canalisation ou un réacteur, à partir d’une bride standard. Il mesure en continu la viscosité et la température du produit, sans préparation particulière.
Comment fonctionne-t-il ?
La partie active du capteur est une tige maintenue en vibration à sa fréquence de résonance. Plus le fluide est visqueux, plus il freine la tige : son amplitude de vibration varie donc avec la viscosité, et c’est cette variation qui est mesurée.
L’INVI s’appuie sur la technologie Flow Damper, qui agit comme une cellule de mesure intégrée pour garder la mesure stable.
Les avantages de l’INVI
- Robuste et peu d’entretien : le capteur ne comporte aucune pièce d’usure.
- Installation simple : il se monte sur les brides déjà en place, de 1"½ à 2"½ (ou plus), sans modifier l’installation.
- Mesure continue : la viscosité dynamique et la température sont mesurées en permanence, au cœur du process. La longueur d’insertion est personnalisable.
- Large choix de gammes : de 0,1–10 mPa·s à 100–10 000 mPa·s.
- Adapté au process : capteur auto-nettoyant, tolérant aux particules et aux bulles, et qui contribue à limiter les pertes de matière et à améliorer le rendement de production.
Caractéristiques techniques
- Gammes : 0.1-10...10 000 mPa.s
- Répétabilité : +/- 1% de la pleine échelle
- Température : jusqu'à 200°C
- Pression : 20 bar
- Matériaux : inox 316L (en option Hastelloy, Duplex, revêtement PTFE, Diamolith...)
- Protection : IP66
- Option Sécurité intrinsèque pour Zone 0 (ATEX II 1 G Ex ia IIC T1..T6 Ga)
Trois versions d’électronique

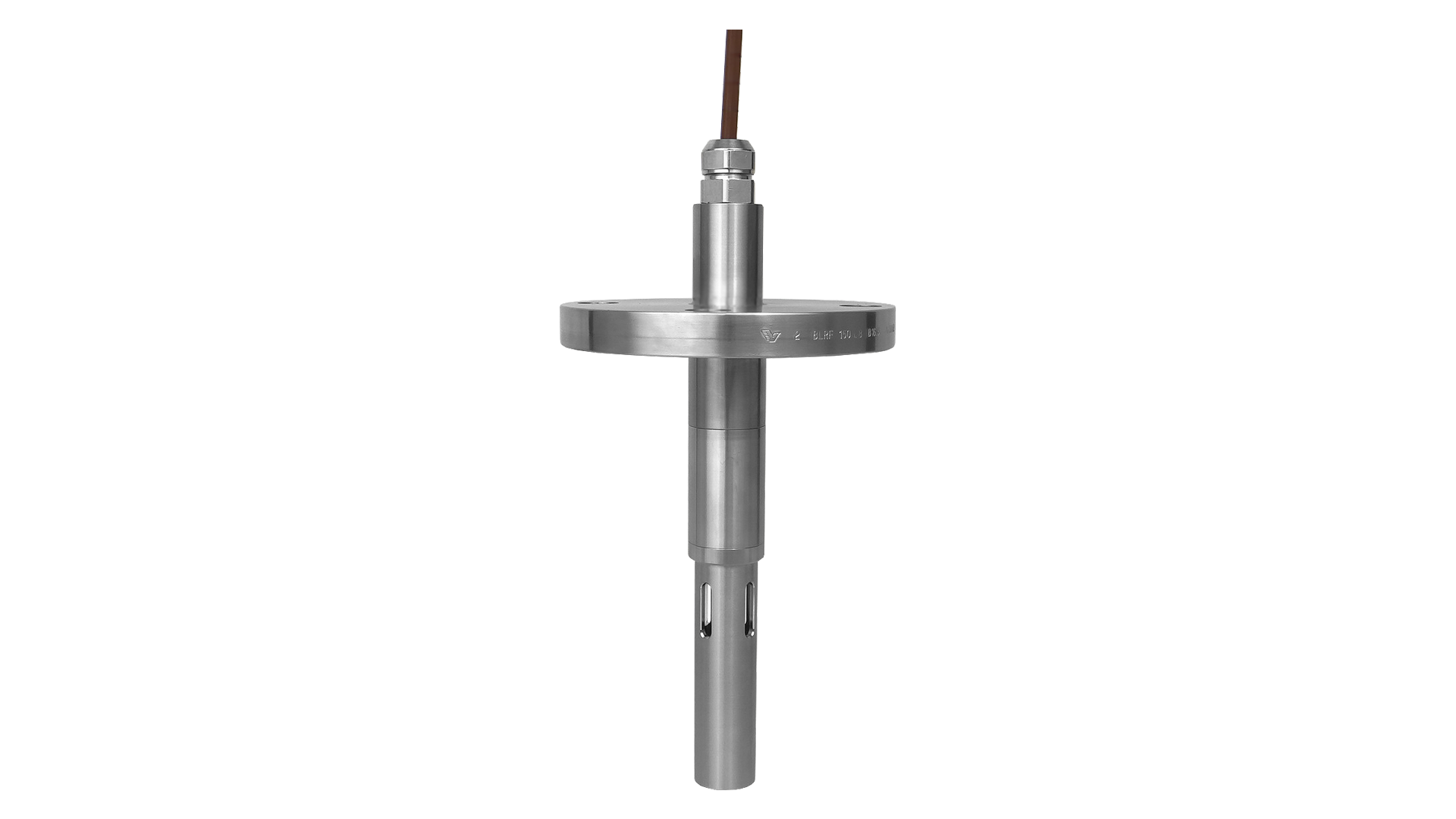

Électronique déportée (jusqu’à 200 °C). Le capteur se raccorde à la gamme de processeurs Sofraser, qui peuvent être placés à distance, par exemple lorsque le contact direct avec le produit serait dangereux. C’est la version à choisir pour les zones à risque d’explosion et les températures les plus élevées.

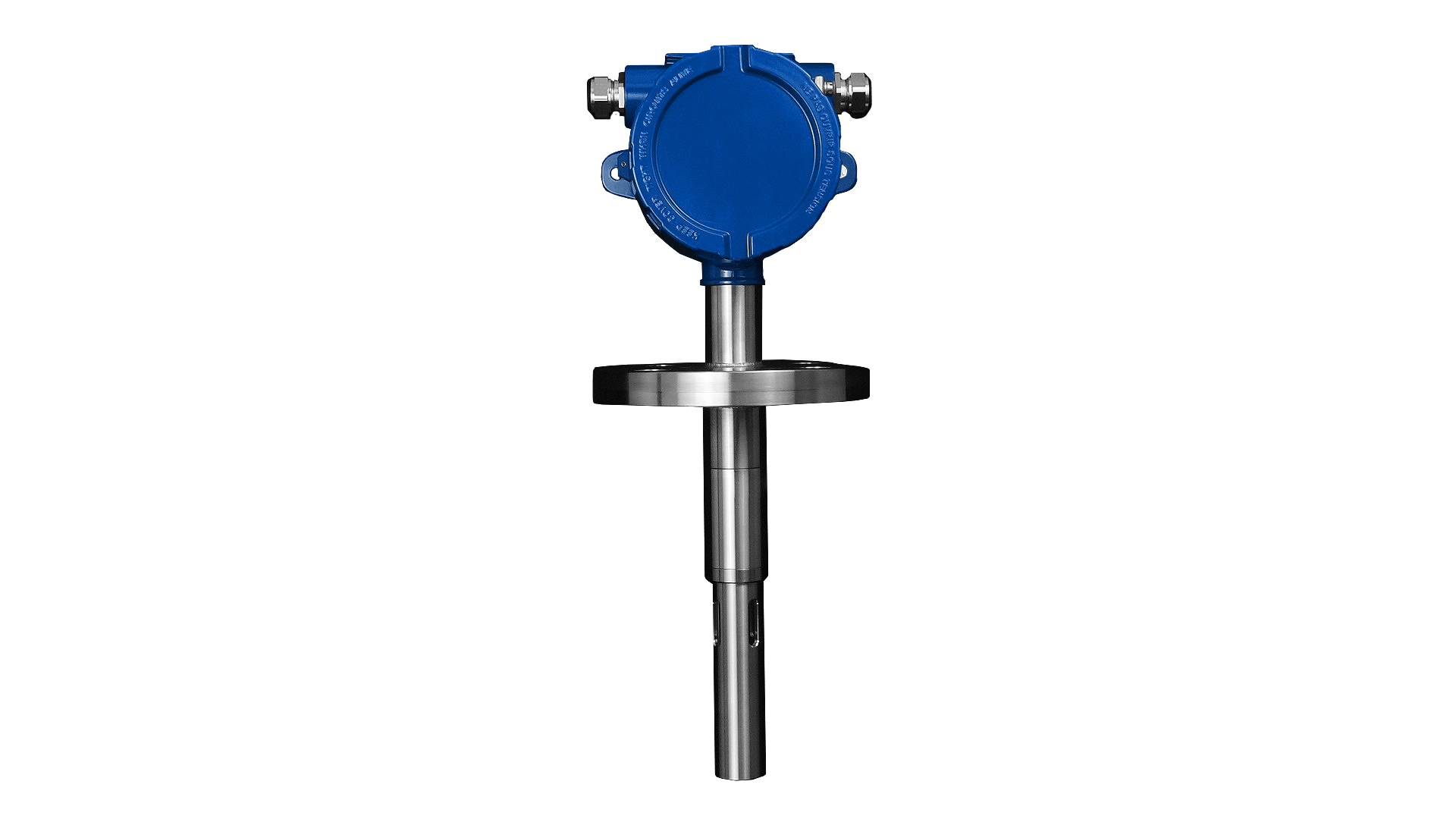

Transmetteur 9000 intégré (jusqu’à 100 °C). L’électronique est embarquée dans le capteur, sans afficheur. Elle convient lorsqu’il n’est pas nécessaire de lire la mesure sur la ligne. Le réglage de base se fait avec l’interface Sofraser dédiée (SIS).

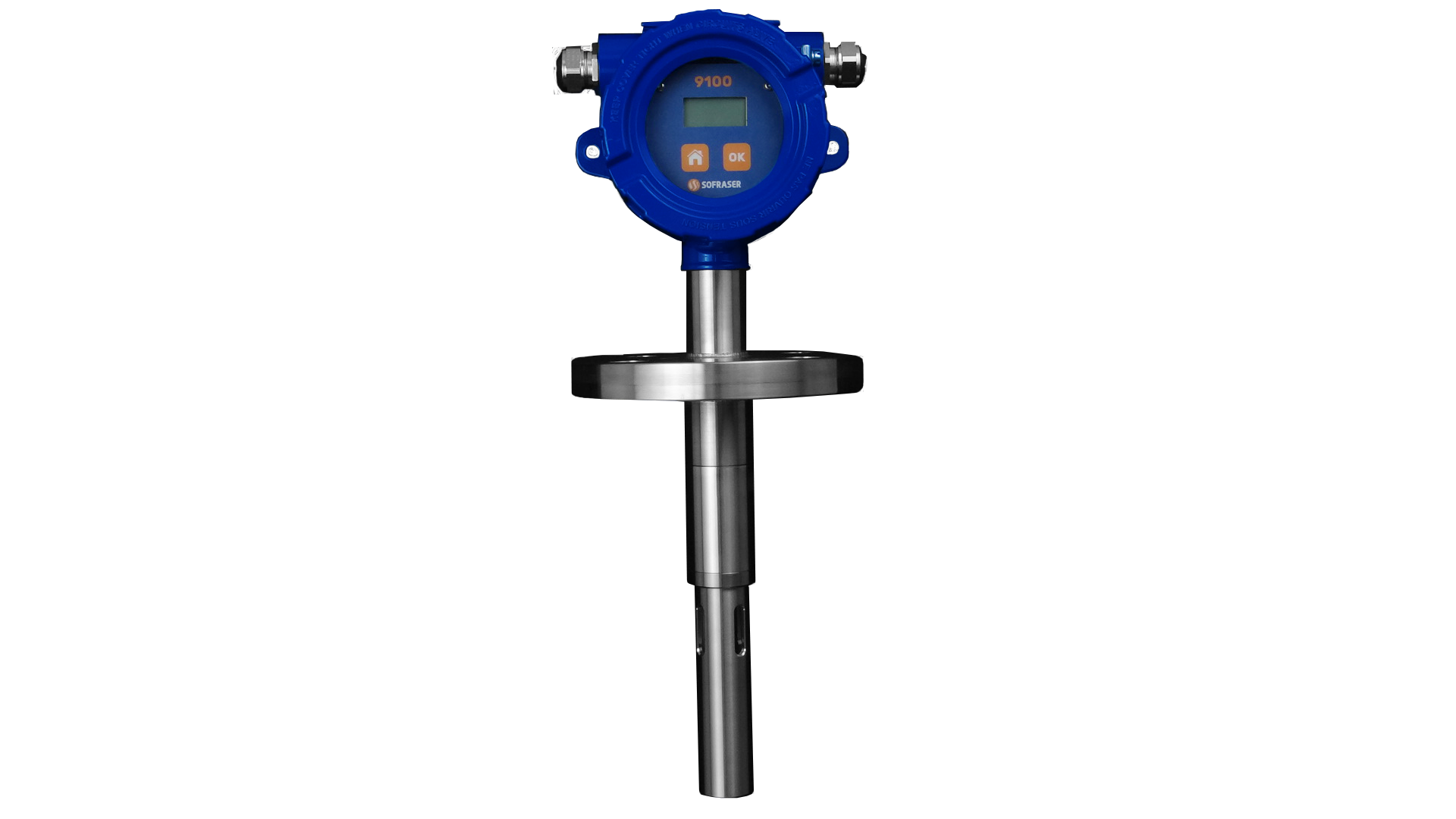

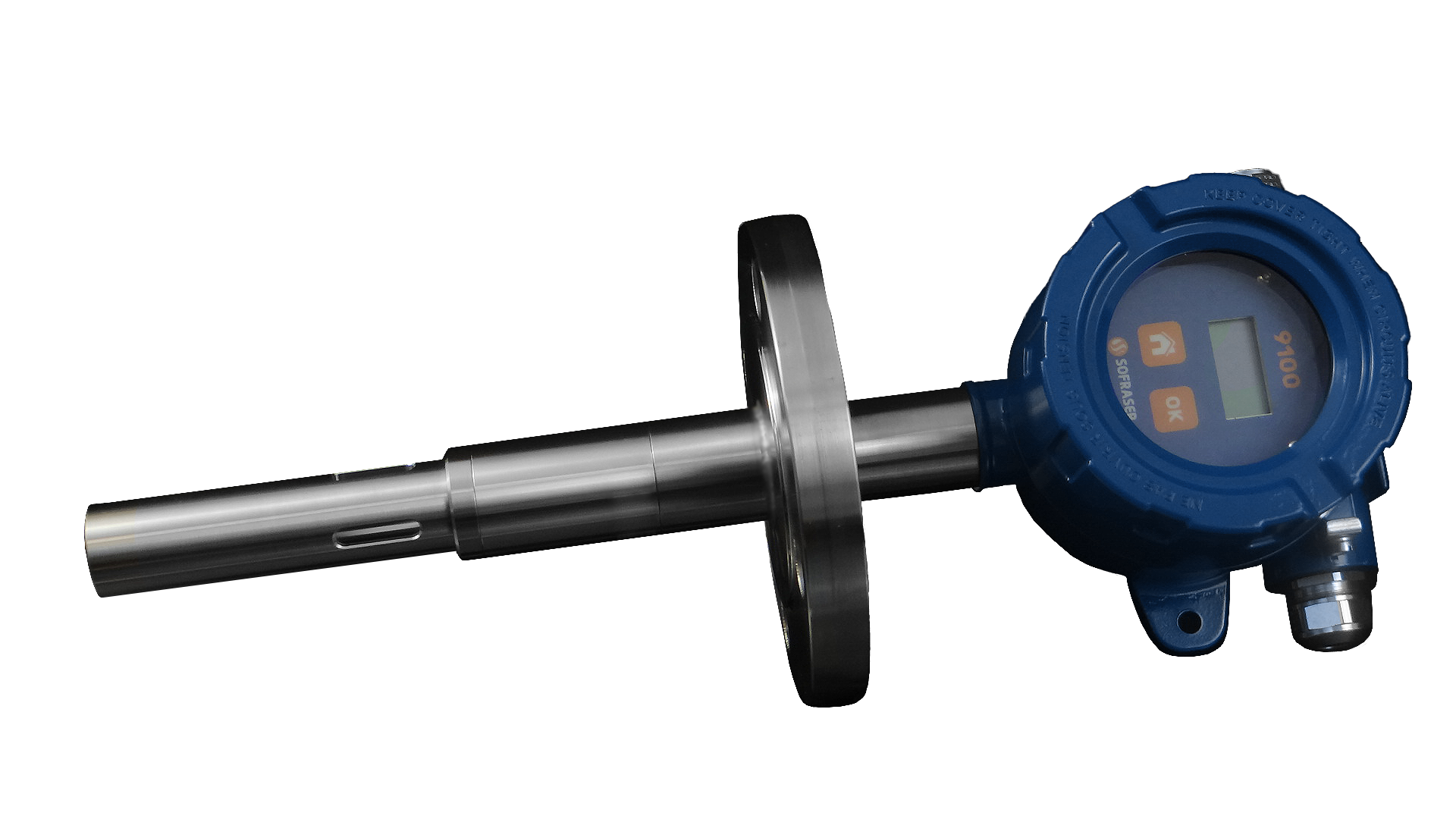

Transmetteur 9100 intégré avec afficheur (jusqu’à 80 °C). La viscosité et la température s’affichent directement sur la ligne, ce qui permet de réagir vite en cas de valeur anormale. L’afficheur et les boutons permettent de configurer le capteur sur place et d’activer ou non la corrélation, utile pour les fluides non newtoniens.
Les versions à électronique embarquée s’alimentent en 24 VDC stabilisé et offrent deux sorties 4-20 mA (viscosité et température) ainsi qu’une liaison RS485 Modbus RTU.
Applications
- la chimie : polymères, résines, gels ;
- l’impression et les revêtements : encres, peintures, laques, vernis ;
- le raffinage : gazole, essence, fioul lourd, bitume.
