Réfractomètres pour l'industrie chimique, pétrole, gaz et pétrochimie et industrie en général
Mesurez en continu la concentration de vos liquides directement dans le process, sans passer par l’échantillonnage.
Dans l’industrie chimique, le raffinage, la pétrochimie et l’industrie en général, la concentration d’un liquide influe sur la qualité du produit, la sécurité du process et l’efficacité de l’installation. Les réfractomètres de procédé Vaisala Polaris mesurent cette concentration en ligne, en temps réel, dans la ligne principale, une ligne de dérivation ou une cuve. Quatre modèles couvrent des besoins différents : PR53GC, PR53GP, PR53M et PR53W.
Comment fonctionne la mesure
Les Polaris mesurent l’indice de réfraction (IR) du liquide, c’est-à-dire la façon dont il dévie la lumière. Cet indice est sensible aux matières dissoutes et peut être mesuré dans quasiment tout liquide ou toute barbotine. Les bulles, les particules et la couleur n’affectent pas la mesure.
Chaque appareil est livré prêt à l’emploi. Vous choisissez votre courbe de concentration et l’instrument est préconfiguré en usine : aucune conversion sur site.
Pourquoi mesurer en ligne
Contrairement à l’échantillonnage ponctuel, la surveillance continue signale immédiatement tout changement dans le process. Ces données servent à piloter l’installation en temps réel. Dans le raffinage et la pétrochimie, l’objectif est d’éliminer l’échantillonnage, d’améliorer la constance du produit et la sécurité des opérations, et d’optimiser le process.
Applications :
- Industrie chimique : réacteurs (degré de réaction, point final), évaporation, dilution et mélange, extraction solide-liquide, absorbeurs et neutraliseurs humides, échangeurs d’ions, distillation, contrôle qualité, identification des produits lors du chargement et du déchargement…
- Raffinage, gaz et pétrochimie : acide sulfurique dans l’alkylation, glycol ou amines dans le traitement du gaz (déshydratation, adoucissement), interfaces entre produits (pétrole brut, fioul, diesel) lors des transferts, chargements et déchargements…
Quel modèle choisir ?

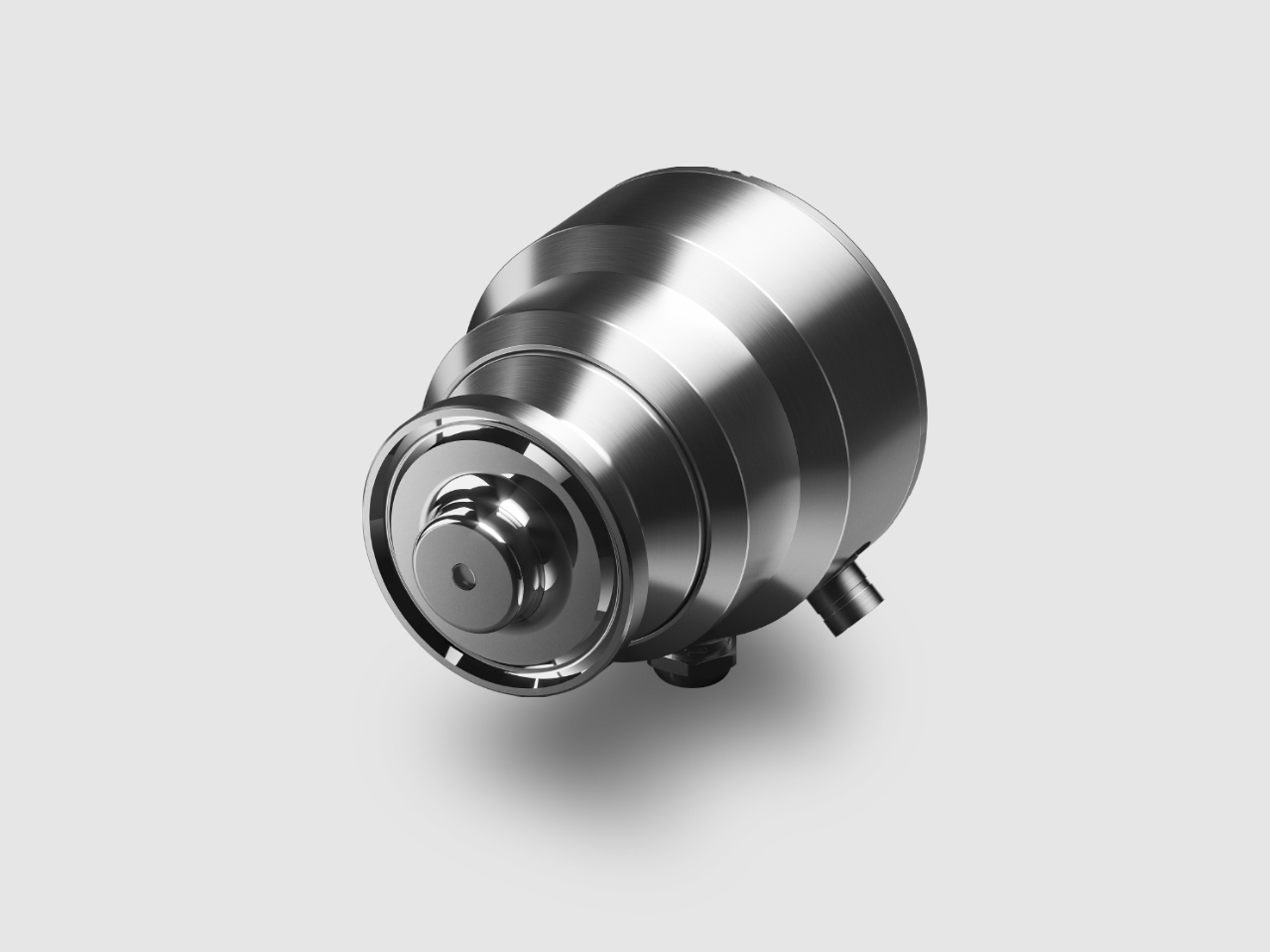

PR53GC : le modèle compact pour l’industrie chimique
Petit et polyvalent, le PR53GC mesure la concentration d’acides, de solutions alcalines, d’alcools, d’hydrocarbures, de solvants et de nombreuses autres solutions, y compris des produits chimiques très agressifs. Il s’installe sur une conduite de procédé. Il existe en matériaux spéciaux (alliage 20 et Hastelloy C-276 pour l’acide sulfurique et d’autres applications), avec une cellule d’écoulement à option de lavage et une protection de refroidissement en option pour les températures et pressions extrêmes.

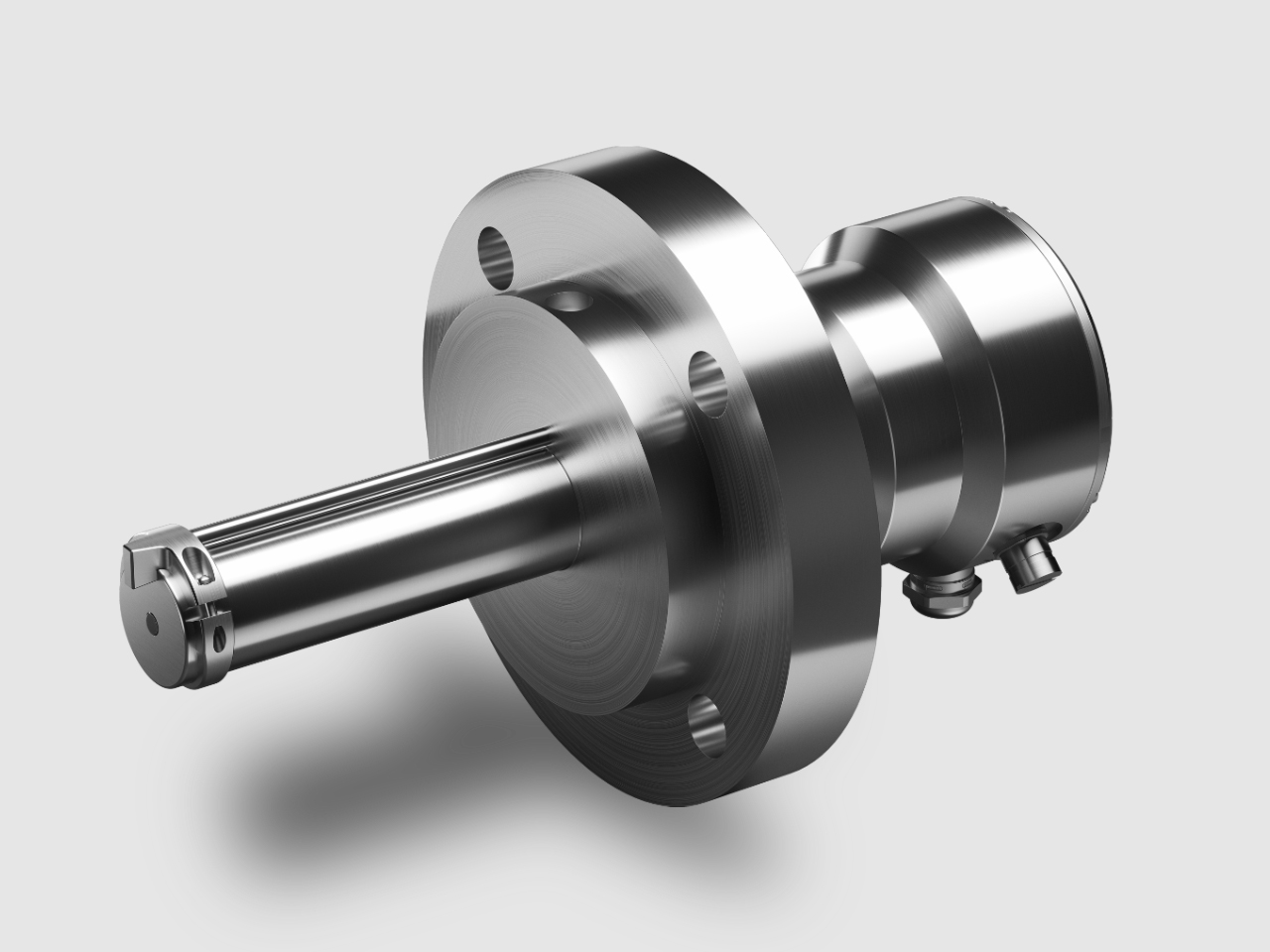

PR53GP : le modèle à sonde pour conduites et cuves
Le PR53GP s’adresse aux industries sucrière, chimique et pétrochimique. Il mesure le Brix et la concentration de sucres, d’acides, de solutions alcalines, d’alcools, d’hydrocarbures, de solvants et d’autres solutions, dans les conduites comme dans les cuves. Ses applications typiques sont les cristallisateurs, les neutralisateurs humides, les réacteurs, les pipelines, le mélange et la distillation. Il se monte sur brides standard, avec raccords à pince ou à bride et cellules d’écoulement spéciales, et propose en option un couvercle de refroidissement pour les températures et pressions de process élevées. Il existe en matériaux spéciaux (alliage 20 et Hastelloy C-276 par exemple).

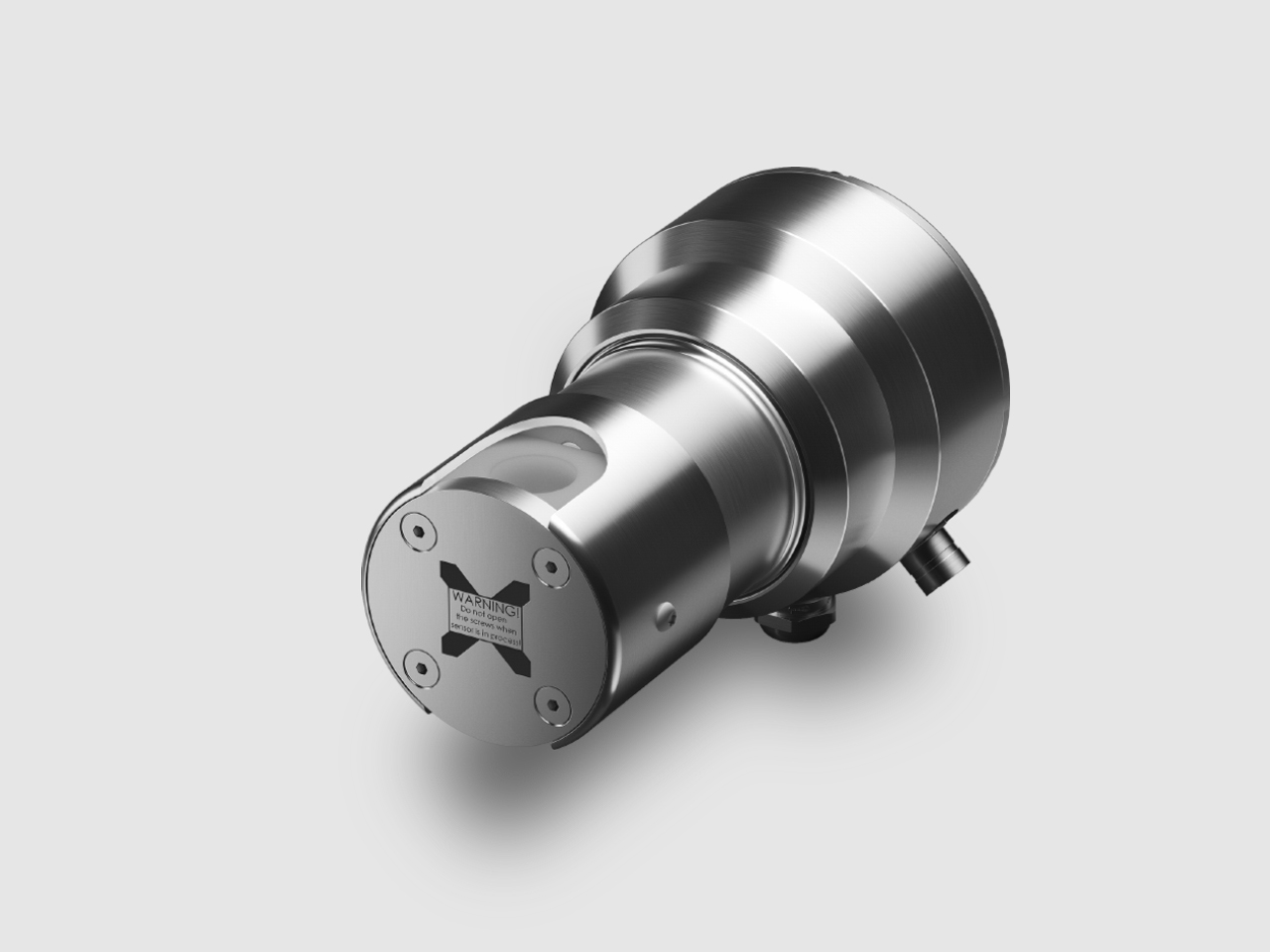

PR53M : le modèle à corps en PTFE pour les produits les plus agressifs
Le PR53M est conçu pour les produits chimiques les plus corrosifs, dont l’acide chlorhydrique (HCl), l’hydroxyde de sodium (NaOH), le chlorure de sodium (NaCl), l’acide sulfurique (H₂SO₄) et l’acide fluorhydrique (HF). Il est destiné aux industries chimique et des semi-conducteurs. Sa cellule d’écoulement intégrée, en PTFE ultrapur et saphir, ne comporte aucune pièce métallique en contact avec le fluide. Il se monte sur une ligne de process de ½ pouce avec un raccord fileté NPT standard.

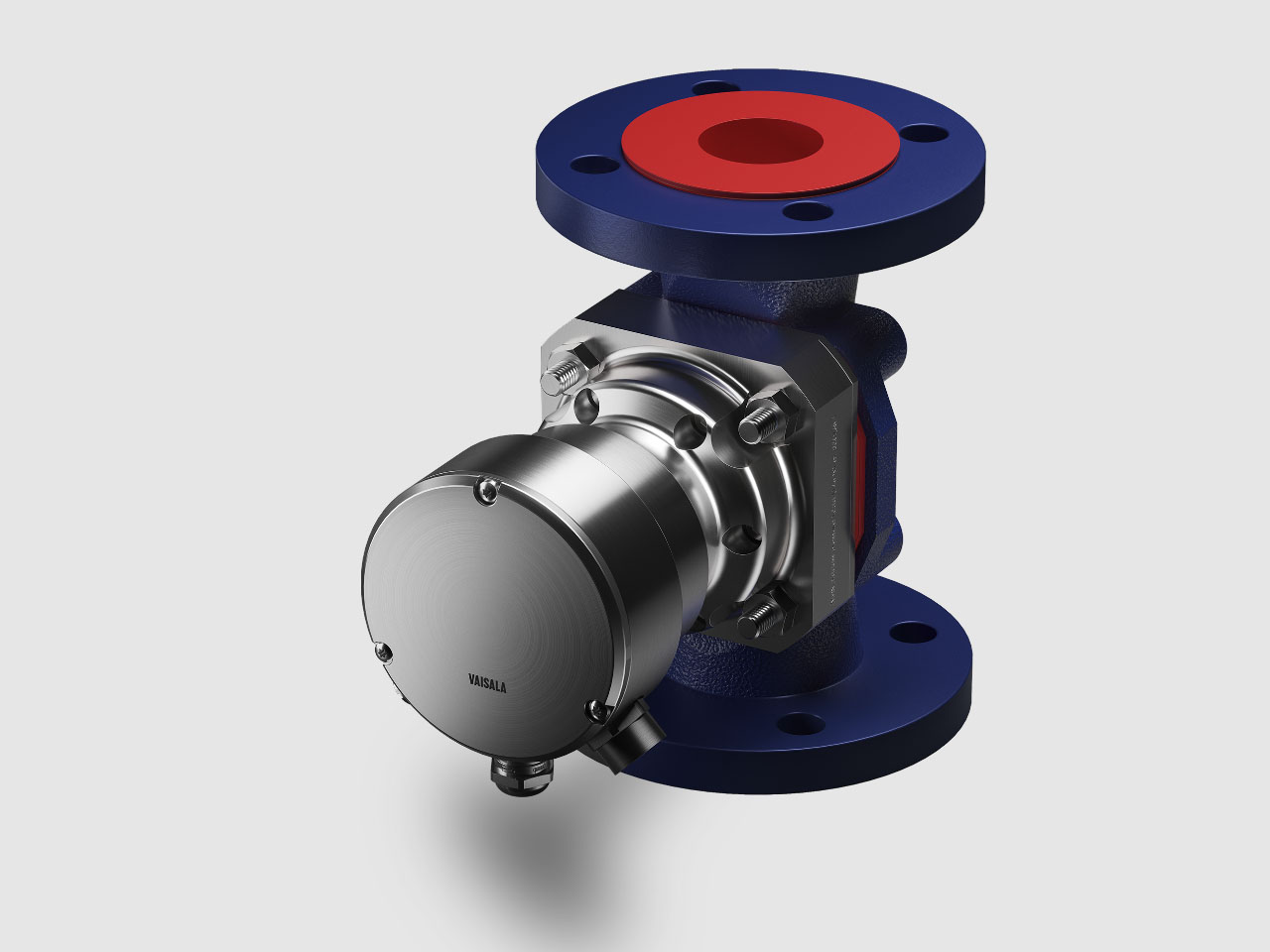

PR53W : le modèle à corps de vanne pour les grandes conduites
Le PR53W mesure les mêmes types de produits agressifs (H₂SO₄, HCl, NaOH, HF) dans les grandes tuyauteries. Il est monté dans un corps de vanne à membrane revêtu de PTFE, sans pièce métallique en contact avec le fluide, ce qui simplifie son montage sur brides ANSI de 2 pouces et DN50. Il est destiné aux secteurs chimique, biochimique, minier et du raffinage des métaux.
Pour les zones dangereuses (ATEX)
Les quatre modèles existent en versions Ex certifiées (PR53GCEX, PR53GPEX, PR53MEX et PR53WEX). Selon l’option choisie, ils s’installent en zone 0/1 IECEx/ATEX ou en zone 2.
