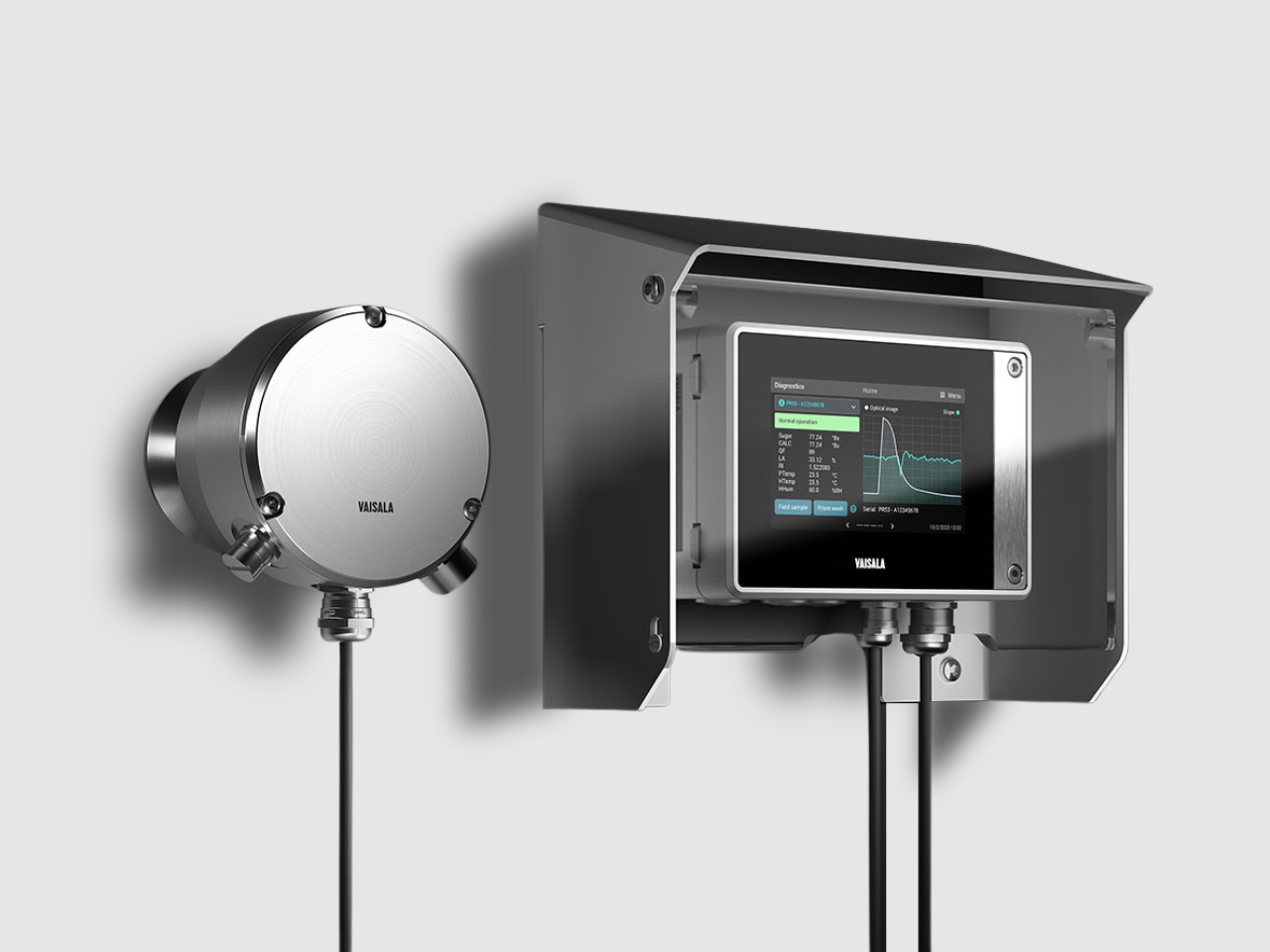

Un réfractomètre PR-53 et nouvelle interface INDIGO
NOUVEAUTÉ

Réfractomètres PR-53 et nouvelle interface INDIGO

La concentration d’un liquide est un paramètre clé du contrôle qualité et du pilotage des procédés. Les réfractomètres de procédé Vaisala Polaris de la série PR53 la mesurent directement dans la ligne de production, en continu. Associés au transmetteur indigo520, ils offrent en plus un écran, un enregistrement des données et le contrôle du lavage du prisme.

Qu’est-ce qu’un réfractomètre de procédé ?

Un réfractomètre de procédé mesure la concentration d’un liquide en ligne, en temps réel. Il s’appuie sur l’indice de réfraction, une propriété physique du liquide qui varie avec sa concentration. C’est le même principe que celui des réfractomètres portables et de laboratoire.

Les réfractomètres Polaris sont des appareils autonomes. Ils affichent la concentration dans l’unité choisie (Brix, densité du liquide, concentration en poids, etc.), ainsi que des informations de diagnostic. Leurs sorties 4-20 mA ou Modbus RTU se raccordent directement au système de contrôle.

Comment fonctionne la mesure ?

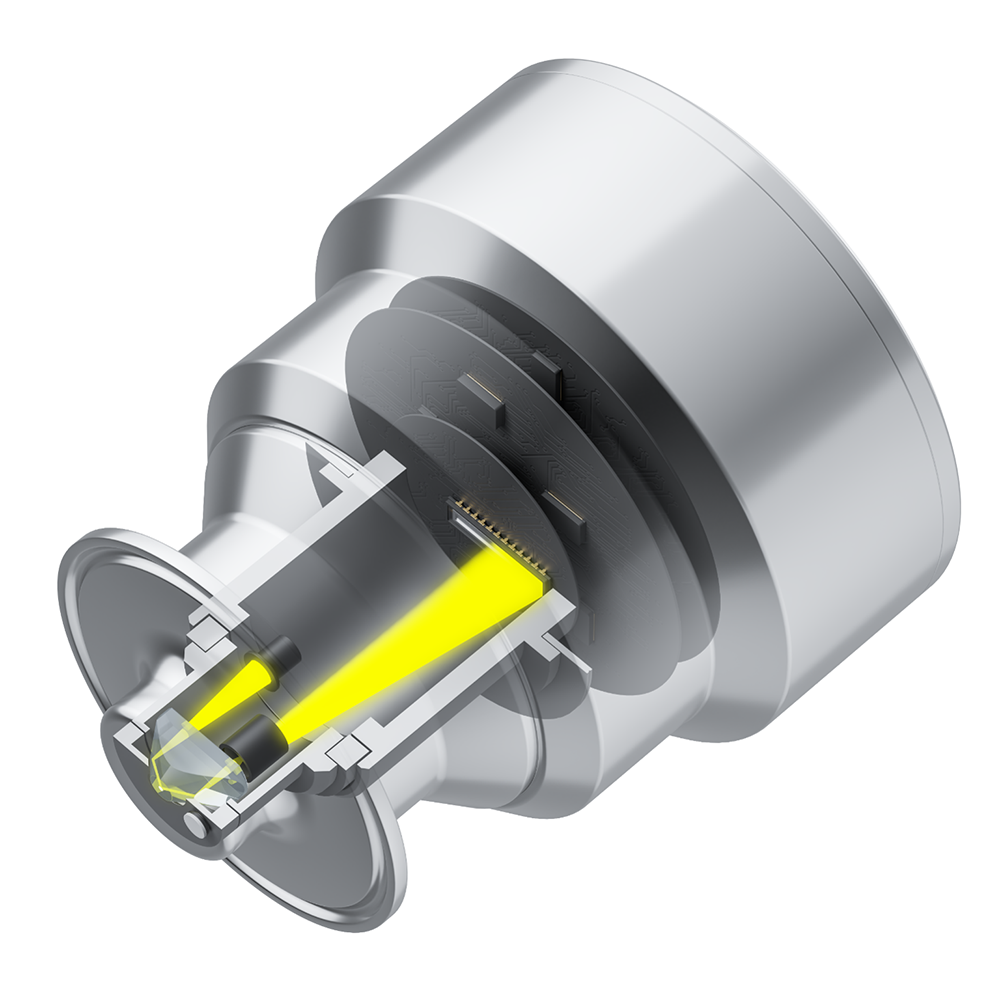

Le réfractomètre contient une source lumineuse, un prisme et un détecteur d’image. Des rayons lumineux sont envoyés vers l’interface entre le prisme et le liquide. Ceux dont l’angle est faible sont totalement réfléchis, les autres sont en partie réfractés dans le liquide. L’angle à partir duquel la réflexion devient totale est appelé « angle critique ».

Une caméra CCD détecte la limite entre la zone claire et la zone sombre. Sa position donne l’angle critique, donc l’indice de réfraction, donc la concentration. Un capteur de température intégré mesure la température à l’interface pour compenser son effet.

La mesure repose sur la physique de la réfraction. Elle est donc sans dérive, et les bulles, particules, changements de couleur ou variations de débit, de température ou de pression n’influencent ni le fonctionnement ni l’exactitude.

Ce que la réfractométrie permet de mesurer, et ce qu’elle ne mesure pas

La méthode s’applique aux solutions, c’est-à-dire aux liquides dans lesquels le composant est dissous. Elle ne convient pas aux suspensions de particules : fibres de pâte à papier dans l’eau, kaolin ou dioxyde de titane, par exemple, car il n’y a pas de concentration liquide à mesurer.

La série PR53 : un modèle selon l’application

Tous les modèles reposent sur le même principe. Ils diffèrent par leur forme (compacte, à sonde ou à corps de soupape), leurs matériaux et leur domaine d’usage. Des versions certifiées Ex existent pour les zones dangereuses : zone 0/1 IECEx/ATEX ou zone 2.

  • PR53AC / PR53ACEX : modèle compact sanitaire pour les industries agroalimentaire, des boissons, laitière, brassicole et pharmaceutique, ainsi que pour la surveillance du liquide de refroidissement des centres de données. Installation sur conduite.
  • PR53AP / PR53APEX : modèle à sonde sanitaire pour l’agroalimentaire, les boissons et les équipementiers. Installation sur réservoir, chaudière, cellule de cuisson ou cuve.
  • PR53GC / PR53GCEX : modèle compact pour l’industrie chimique (acides, solutions alcalines, alcools, hydrocarbures, solvants). Installation sur conduite.
  • PR53GP / PR53GPEX : modèle à sonde pour les industries chimique, sucrière, des édulcorants et pétrochimique, ainsi que pour les liquides de refroidissement des centres de données. Installation sur conduite ou en cuve.
  • PR53M / PR53MEX : corps en PTFE, pour les industries chimique et des semi-conducteurs. Il mesure des produits chimiques agressifs (acide chlorhydrique, hydroxyde de sodium, acide sulfurique, acide fluorhydrique, etc.) sur une conduite de ½ pouce.
  • PR53W / PR53WEX: modèle à corps de soupape pour les industries chimique, métallurgique et minière, destiné aux conduites de grand diamètre.
  • PR53SD : conçu pour l’industrie des pâtes et papiers (lavage de la pâte brune, évaporation, liqueur noire, caustification). Il existe aussi le système de contrôle des déviations DD53, qui comprend deux capteurs PR53SD pour la combustion de la liqueur noire dans les chaudières de récupération.

Indigo520 : le transmetteur des réfractomètres PR53

Le PR53 fonctionne seul, mais l’indigo520 ajoute une interface physique et des fonctions supplémentaires :

  • Écran tactile capacitif de 5 pouces (une version sans écran, avec indicateur LED, existe).
  • Contrôle du lavage du prisme : séquence de lavage et programmes de lavage intelligents.
  • Journalisation : 14 jours de données de mesure à intervalles rapprochés, exportables vers Excel depuis l’interface web.
  • Plusieurs courbes de concentration : on passe de l’une à l’autre pour mesurer différents produits sur une même tuyauterie.
  • Raccordement au système d’automatisation : 4 sorties analogiques configurables, 2 relais, Modbus TCP/IP sur Ethernet.
  • Interface web via Ethernet
  • Boîtier métallique IP66, utilisable en extérieur.
  • Alimentation au choix : très basse tension de protection, secteur CA ou Power over Ethernet.
  • Mises à jour du logiciel via le logiciel PC Vaisala Insight.

En option, une protection contre les éclaboussures améliore la sécurité en extérieur ou dans l’industrie lourde (papier, chimie, pétrochimie, pétrole et gaz).

Le lavage du prisme

Dans la plupart des cas, le liquide qui circule suffit à garder le prisme propre. Pour les applications exigeantes (faible vitesse, liquide visqueux, dépôts), un système de lavage du prisme à l’eau ou à la vapeur sous pression peut être installé. L’indigo520 en pilote la séquence.

Où les utilise-t-on ?

Les réfractomètres Polaris servent dans l’agroalimentaire et les boissons, la chimie, le raffinage et la pétrochimie, la pharmacie et les biotechnologies, les pâtes et papiers, les semi-conducteurs, le sucre et les édulcorants, la surveillance des eaux usées et des effluents, et l’optimisation de l’évaporation.



Vidéo de présentation

Fabriqué par Vaisala
